SAL温拌沥青改性剂

产品说明

SAL温拌沥青改性剂是窄分布的合成饱和碳氢化合物的混合物，是一种长链脂肪烃。它的熔点约110°C，可完全融解在温度高于120°C的沥青中。当温度高于熔点温度时，能降低沥青高温时的粘度，使施工温度降低15C ~30°C;在温度低于熔点时，能在沥青中形成网状的晶格结构，增加沥青 的稠度、软化点、针入度指数等指标，提高沥青的高温特性和在使用温度范围内的抗车辙性能。总之，SAL 沥青改性剂的应用，可使沥青混合料能在相对较低的温度( 气温)下进行拌和及施工，同时保持其不低于热拌沥青混合料使用性能，因此，该改性剂也具备温拌沥青改性剂的作用，其组成的沥青混合料称温拌沥青混合料。

产品特点

1.延长沥青路面施工季节，可在较冷的气候条件下施工，解决了设备、人员的闲置，保证了沥青路面工程的顺利实施;

2.改善沥青胶结料的高温流变性，显著提高沥青混合料的高温稳定性，能有效预防重载交通条件下沥青路面的车辙破坏;

3.起助碾作用，有利于路面施工，使较硬的沥青混合料能够便于碾压密实，沥青混合料能迅速提高压实度;

4.降低施工温度约15°C ~ 30°C，从而减少烟雾及其他有害物质排放，减轻混合料生产过程中可能对人体造成的潜在伤害及环境污染，降低能源损耗(减少约30%) ;

5.较低的施工温度降低了生产设备的损耗、延长了设备使用寿命，降低了生产成本;

6.较低的施工温度减轻了沥青胶结料在生产过程中的老化，改善路用性能;

7.通过降低施工温度，可提前开放交通，缓解交通压力、利于社会稳定;

8.添加方便，只需要简单的机械搅拌即可均匀分散于沥青中，不离析、贮存稳定，性好。

产品指标

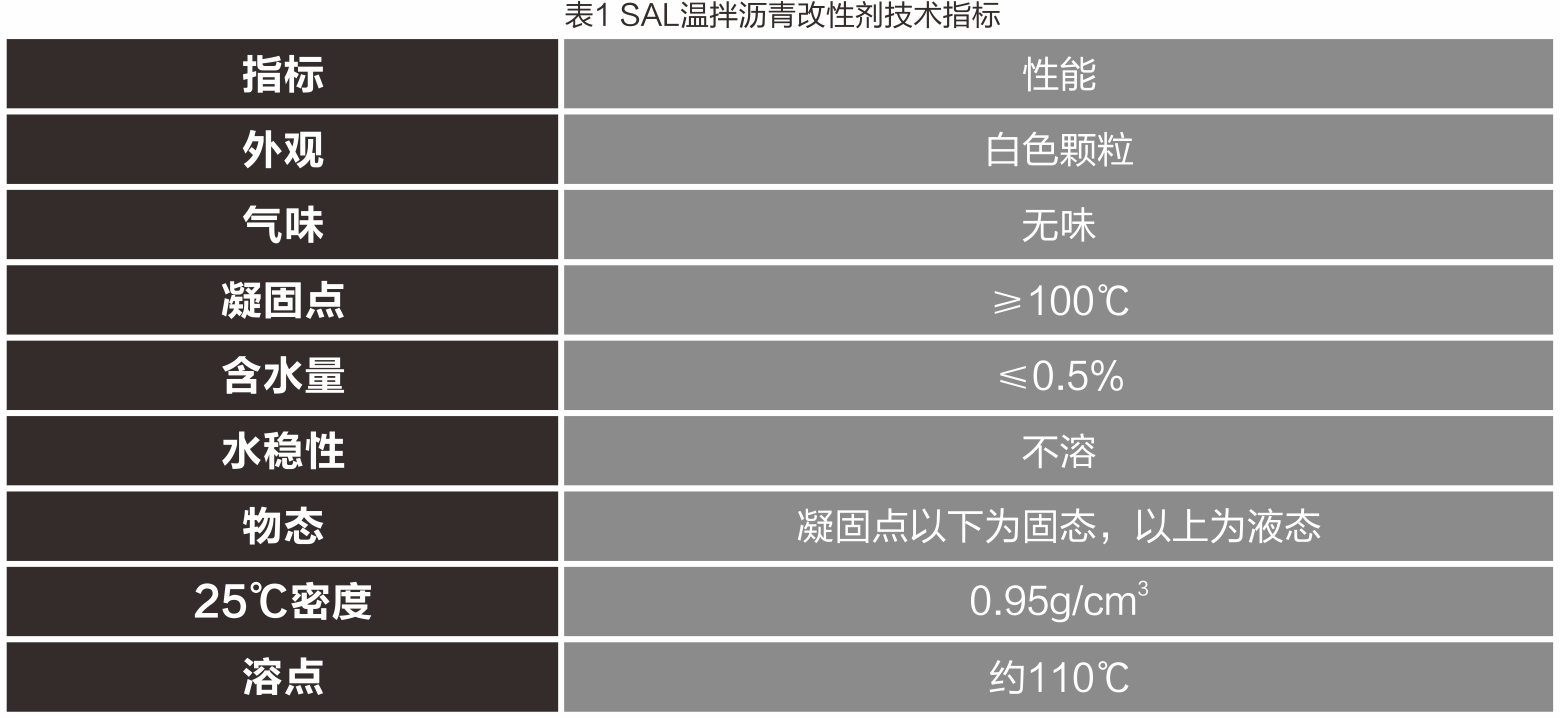

SAL温拌沥青改性剂技术指标见表1:

技术指标

1.以70号A级道路石油沥青为基质沥青，在其中掺入一定数量的温拌改性剂(通常为3%~4%)后，其技术指标见表2:

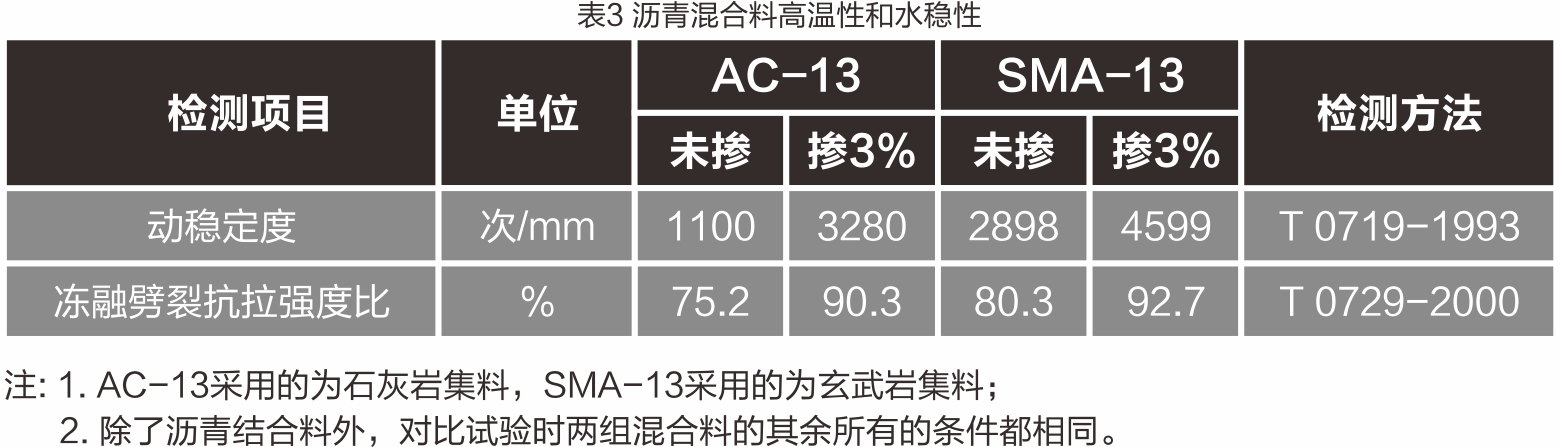

2.分别采用SK沥青和SK+3%温拌改性剂，按照JTJ 052- 2000中有关试验方法进行AC-13和SMA-13的动稳定度和冻融劈裂抗拉强度比试验，其结果见表3:

使用方法

将合适掺量(通常为沥青用量的3% ~ 4%，具体与设计指标、基质沥青有关)的温拌改性剂加入到足够流动的沥青中，在140C ~ 160C下搅拌30min ~ 60min (当拌合温度高、搅拌装置效率高时取低值，反之则取高值)，搅拌均匀后出罐即可直接使用。

应用范围

1.对碳排放及有害气体排放限制严格、节能环保要求高的重点区域工程项目(如风景名胜区，城市道路)。

2.对路面高温性能要求高的路段(如处在夏炎热区的道路、重交通量路段等)。

3.封闭区域范围施工对人体危害较大的路面项目( 如隧道沥青路面铺装、室内停车场施工)。

4.居民区附近等烟尘对人体危害较大的沥青路面(如场镇过境道路、城市道路)。

5.低温季节以及寒冷地区等需要延长沥青路面施工季节的项目( 如高海拔、高严寒地区)。

6.改性沥青高温粘度较大、超薄沥青罩面降温较快等导致压实困难的沥青路面。

7.沥青路面再生路段，防止回收沥青再次老化的项目。

8.与橡胶沥青复合改性解决温度过高、压实困难的问题。

注意事项

1.当沥青采用普通道路石油沥青(非聚合物改性沥青)时，其拌合、压实等施工温度可比正常的施工温度低约15C ~ 30C;

2.当沥青采用聚合物改性沥青时，其拌和、压实等施工温度可以比正常的施工温度低约8°C ~ 15C，比使用聚合物改性沥青时低20°C ~ 45°C;

3.具体的施工温度还与气温、运距等有关。当气温较低时(如低于0°C )则应适当提高施工温度，同时运输过程中采取保温措施。

包装贮存

1.内塑牛皮纸袋包装，净重25kg;

2.防潮、防暴晒、防止挂钩，贮存期为2年。
