SZT直投改性剂

产品说明

SZT直投改性剂是一种灰色圆柱状高分子聚合物材料。其中成分具有加速熔融及提高熔体流动性能的作用，使在混合料拌和过程中能够快速熔融、均匀分散，在该状态下使沥青混合料具备良好的粘附性能够更好的与矿料结合，可以在短时间内完成对沥青混合料的改性。

SZT直投式改性剂可直接加入矿料中与基质沥青一起拌合， 通过快速改性产出改性沥青混合料，省去了改性沥青加工、储存及运输等繁琐过程，节约资金及能源成本。

技术指标

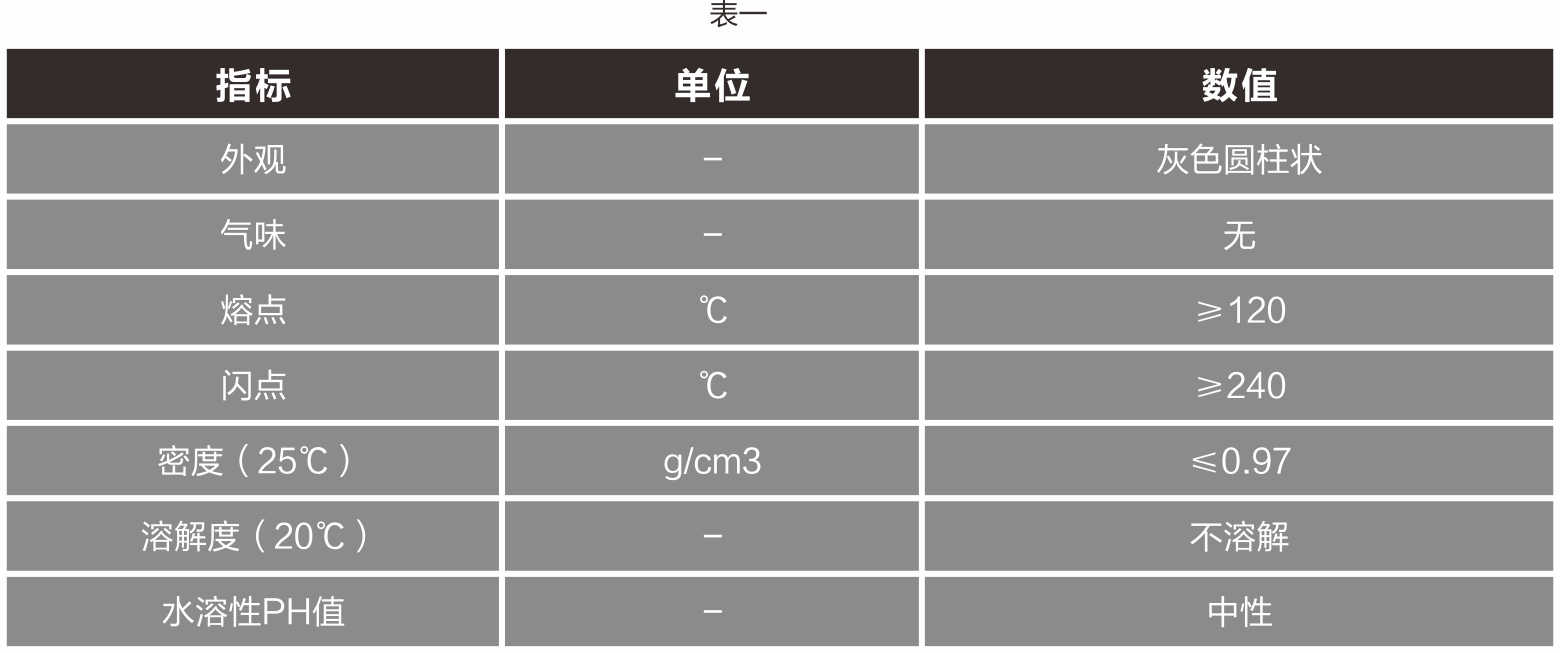

SZT直投改性剂技术指标表一

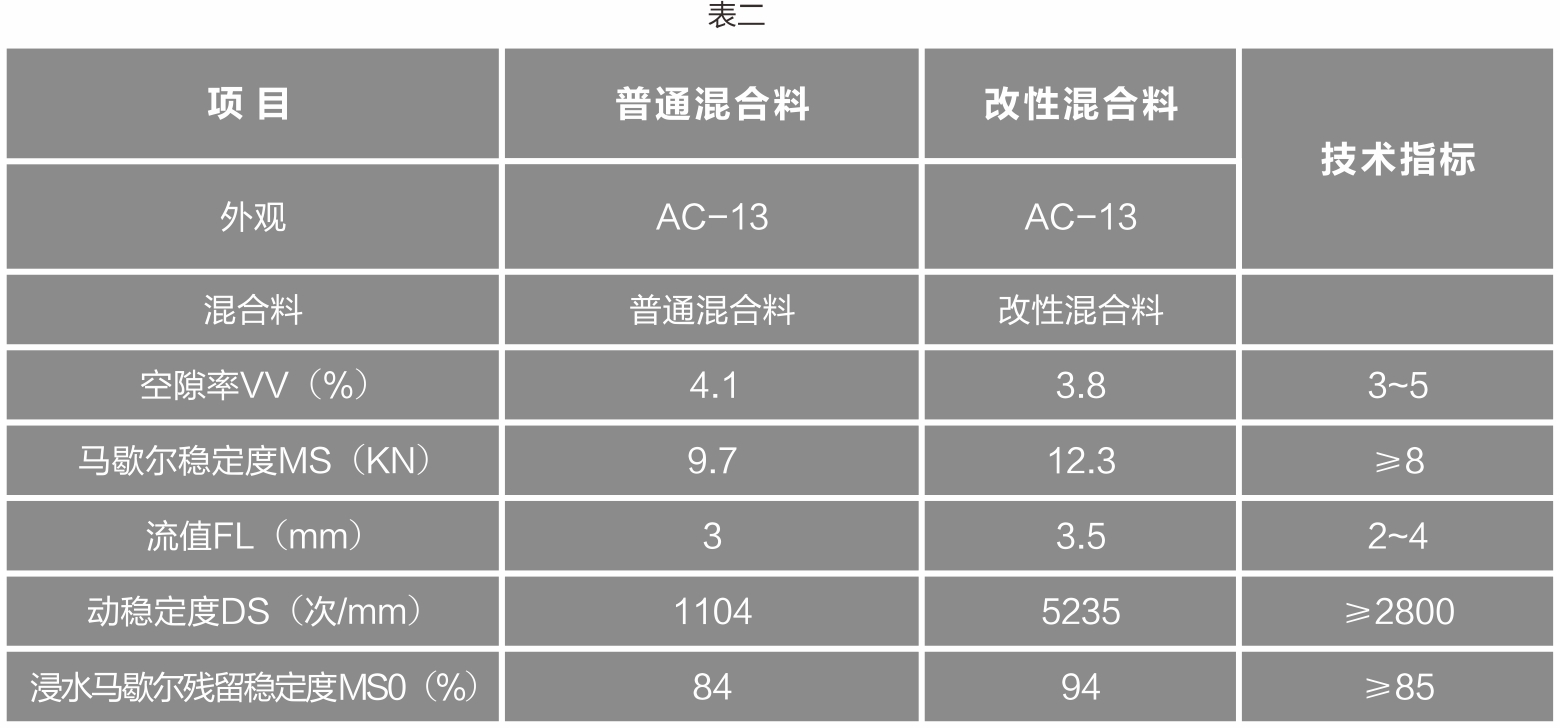

添加0.2%SZT沥青混合料技术指标表1二

参考《公路沥青路面施工技术规范》JTG F40-2017,直投改性剂所生产的混合料，符合其混合料所要求的各项指标。

产品基理及应用

SZT直投改性沥青混合料动稳定度是普通沥青混合料的5.0倍，是SBS改性沥青的1 .5倍,直投式改性剂显著提高了混合料抗车辙性能。

浸水及70°C、0.8MPa条件下动稳定度仍优于SBS改性沥青混合料在标准条件下抗车辙性能，显示出直投改性改性沥青优异的高温稳定性。

SZT直投混合料的弯拉强度与最大弯拉应变均有提高，能改善沥青混合料低温性能。

与基质沥青相比，直投沥青混合料25°C劈裂抗拉强度提高了46.9%，且高于SBS改性沥青，SZT直投式改性剂可以明显提高混合料的力学性能。

冻融劈裂强度较基质沥青提高了9.3%，SZT直投改性剂对集料的界面进行了改性，将改性剂加入加热的集料中，利用拌合过程中骨料的高温传热和混合料之间的相互摩擦、剪切作用，改性剂迅速熔融分散并粘附在集料表面，形成一层可以扩散到集料表面微空隙内的改性剂薄膜，改性沥青充分裹覆在集料表面形成良好的集料沥青界面，集料与沥青间的粘结力大幅增强，混合料抗水损害能力得以改善，从而增强沥青混合料的水稳定性能。

SZT直投式改性剂对于沥青混合料的抗车辙性能、高低温稳定性及水稳定性改善，其性能特性适宜于我国南方高温多雨地区苛刻环境下对沥青混合料高抗车辙变形和水损害破坏的要求，在高温多雨地区具有更好的适用性。

添加工艺

添加量为1.8~2.0%o (沥青混合料的质量比)，直接将SZT与集料同时投入沥青拌缸中并

搅拌均匀，集料温度不低于170°C，干拌时间延长5~10s)。

包装贮运

1.采用聚乙烯塑料编织袋包装，净重25kg;

2.存放在室内或有棚盖地方，在运输过程中注意防水、远离热源。
